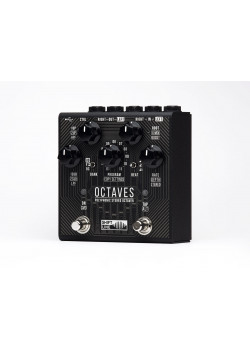

В арсенале каждого гитариста и басиста должен быть октавер (по крайней мере, мы в этом уверены). Этот специфический инструмент для транспонирования входящего сигнала позволяет получить по-настоящему интересное звучание. Полифонический стереооктавер Shift Line Octaves воплотил в себе наше видение такого типа эффектов.

Прибор генерирует четыре полифонических октавы из исходного сигнала: две октавы вверх и две вниз. Полноценный стереотракт с независимой обработкой каналов позволяет использовать Octaves в любом месте в цепи сигнала. Для настройки частотной характеристики в эффекте присутствуют два фильтра, а для придания характера часть алгоритмов дополнена эффектом овердрайва. Секция модуляции позволяет добавить в звук жизни и движения, а секция стерео — объёма.

В Octaves двадцать два алгоритма, среди которых вы найдёте классические октаверы, органы, полифонические окта-фузы и окта-драйвы с блендом чистого.

Основное применение Octaves — работа с гитарным и басовым сигналом, однако нет никаких противопоказаний для использования педали и с другими инструментами. Как и все наши стереоприборы, эффект имеет систему хранения тридцати трёх пресетов и возможность внешнего управления параметрами.

Основные особенности Octaves

4 полифонических стереооктавы.

22 алгоритма обработки сигнала: от классических полифонических октаверов и органов до окта-фузов и необычных октавных эффектов.

Секция модуляции с тап-темпо и выбором длительности.

33 программы в трёх банках и функция Quick Access.

Банк User Defined с возможностью сохранить 11 избранных программ.

Интерфейс с автоматическим сохранением всех параметров алгоритма в ячейке программы.

Дуал-моно-архитектура обработки и полноценный стереотракт с возможностью расширения моносигнала.

Универсальное гнездо для внешнего управления параметрами по протоколу MIDI, пассивными контроллерами, педалью экспрессии или аналоговыми триггерами.

Аналоговый кросс-микс между исходным и обработанным сигналом с возможностью буста.

USB Type C для обновлений и тонкой настройки.

Малогабаритный легкий корпус из алюминия с разъёмами, расположенными на верхней грани для удобства коммутации и компоновки педалборда.

Универсальное питание в диапазоне от 9 до 12 вольт постоянного тока и низкое для цифровых приборов потребление (160-200 мА).

Управление

Ручки и переключатели прибора имеют несколько функций. Первичные функции с прямым доступом обозначены жирным шрифтом сверху, вторичные с зажатой кнопкой TAP / ALT — в рамке (в тексте — курсивом), с зажатой кнопкой ON / CMD — подчёркнуты. Далее в тексте функции будут обозначены согласно этим принципам.

Настройка вторичных функций не затрагивает значения первичных (и наоборот). Элементы управления не зависят друг от друга, но физически отображается функция, изменённая последней.

Левая нижняя ручка

1SUB — громкость сигнала, транспонированного на одну октаву вниз.

2SUB — громкость сигнала, транспонированного на две октавы вниз.

LPF — настройка LPF-фильтра обработанного сигнала. Слева максимальный срез высоких частот, справа — минимальный

Левая верхняя ручка

1UP — громкость сигнала, транспонированного на одну октаву вверх.

2UP — громкость сигнала, транспонированного на две октавы вверх.

HPF — настройка HPF-фильтра обработанного сигнала. Слева минимальный срез низких частот, справа — максимальный.

Центральная ручка

Управление программами

PROGRAM — выбор программы/алгоритма внутри банка.

COPY SETTINGS — выбор позиции для копирования программы/алгоритма.

Правая верхняя ручка

ROOT — громкость основного тона (исходного сигнала). На этой ручке расположен «цифровой чистый», на который влияют фильтры, модуляция и перегруз прибора.

X-MIX — кросс-микс между аналоговым чистым и обработанным сигналом. Позволяет настроить баланс громкости исходного аналогового сигнала (без обработки) и обработанного сигнала. Слева на ручке — аналоговый чистый, справа — обработанный. При помощи этой ручки можно получить параллельную обработку сигнала перегрузом или секцией модуляции.

BOOST — аналоговый буст выходного сигнала до +10 дБ.

Правая нижняя ручка

Секция модуляции

RATE — скорость модуляции. Для изменения диапазона скорости предусмотрен переключатель BEAT.

DEPTH — глубина модуляции. В минимальном положении ручки модуляция отключается.

STEREO — расширение стереополя обработанного сигнала и сдвиг фазы LFO модуляции на правом канале. Позволяет настроить объём и движение сигнала по панораме.

Левая кнопка ON / CMD

ON (однократное нажатие) — включение/отключение эффекта.

CMD (удержание) — переводит элементы интерфейса во вторичные функции. Удерживайте кнопку для настройки параметров LPF, HPF, BOOST, STEREO

Quick Access (двойное нажатие) — переключение между выбранной программой и Quick Access.

Левый переключатель

BANK — выбор банка эффектов. Переключает набор алгоритмов на ручке PROGRAM:

Вверх: банк UD (User Defined) — избранные алгоритмы пользователя.

Центр: банк FX (Effects) — нестандартные октаверы.

Вниз: банк OC (Octaves) — классические октаверы.

ALT + BANK — перенос текущих настроек в другой банк.

Правый переключатель

BEAT — выбор длительности, которую устанавливает ручка RATE или кнопка TAP:

Вверх: 1/1 (четверть).

Центр: 3/4 (восьмая с точкой).

Вниз: 2/3 (четвертная триоль).

ALT + BEAT — выбор режима сброса фазы LFO:

Вверх: сброс LFO при включении прибора в цепь и переключении программ.

Центр: сброс LFO после установки скорости кнопкой TAP (после второго нажатия TAP).

Вниз: сброс LFO при каждом нажатии кнопки TAP/ALT.

Правая кнопка TAP / ALT

TAP (короткие нажатия) — тап-темпо для секции модуляции.

ALT (удержание) — переводит элементы интерфейса во вторичные функции. Удерживайте кнопку для настройки параметров COPY SETTINGS, 2SUB, 2UP, X-MIX, DEPTH.

Байпас и индикация

Необработанный сигнал не проходит через цепь АЦП-ЦАП, в результате чего не имеет задержки и никак не искажается. В Octaves применены активный байпас и VCA-управление микшированием чистого и обработанного сигналов, благодаря чему переключение происходит без посторонних щелчков.

Светодиод ON/CMD

Имеет четыре функции:

Отображает, включен прибор или нет. Если педаль выключена, светодиод не горит.

Отображает выбранный банк при включении педали в цепь: синий (OC), красный (FX), фиолетовый (UD).

Сигнализирует, что активны вторичные элементы управления: переливается всеми цветами при удержании кнопки CMD.

Отображает использование функции Quick Access. При вызове программы быстрого доступа горит зелёным. В байпасе коротким миганием сигнализирует, что педаль включится в режиме Quick Access.

Светодиод TAP/ALT

Имеет две функции:

Отображает скорость модуляции: мигает в такт установленному темпу.

Сигнализирует, что активны вторичные элементы управления: горит синим при удержании кнопки ALT.

ROOT и X-MIX

Octaves можно настроить не только как полифонический октавер, но и как как эффект модуляции, перегруза и фильтра (или всё вместе). Такой подход подразумевает использование цифрового «чистого», который по сути уже не чистый, а обработанный. Основной тон, который проходит через обработку прибора но не подвергается транспонированию, называется ROOT (тоника). Если отключить все октавные сигналы, то на цифровой «чистый» (ROOT) будут продолжать воздействовать элементы настройки педали. Но это только один сценарий использования.

Иногда необходимо совсем не обрабатывать исходный сигнал, но иметь возможность подмешать к нему октавы в нужной пропорции. Тут на помощь придёт ручка X-MIX — кросс-микс между обработанным и исходным сигналом. В минимальном положении ручки X-MIX находится исходный сигнал, который не проходит через цифровую часть педали и всегда может быть добавлен к обработанному в нужной пропорции. Эта функция крайне полезна: она позволяет более тонко настроить подмешивание эффекта, открывая возможности для параллельной обработки сигнала.

Для начала мы рекомендуем держать ручку X-MIX выкрученной до конца вправо, а подмешивать исходный сигнал только после того, как настроен обработанный. Или не подмешивать его совсем. Если исходный сигнал хочется обработать так же, как и октавный, то под рукой всегда есть ROOT.

Внешнее управление параметрами

Стереогнездо CTRL для подключения внешнего управления параметрами педали имеет несколько режимов работы:

Пассивные контроллеры (нормально разомкнутая кнопка без фиксации). Дублирует функции кнопок: контакт TIP — TAP/ALT, контакт RING — ON/CMD.

Управление всеми параметрами по протоколу MIDI (Type A). Этот режим включен по умолчанию.

S-trigger — аналоговый триггер или гейт («short circuit trigger»). Работает с той же полярностью, что и педаль. Этот тип триггеров является предпочтительным. Соединение только монокабелем (TS). Контакт TIP — функция TAP.

V-trigger — аналоговый триггер или гейт («voltage trigger»/«positive trigger»). Работает с обратной полярностью относительно педали. При отсутствии внешнего сигнала в гнезде CTRL светодиод ALT будет гореть, а часть функций педали будет заблокирована. При подключенном источнике управления функциональность восстанавливается. Соединение только монокабелем (TS). Контакт TIP — функция TAP. Используйте этот тип триггера, если ваше оборудование не позволяет генерировать S-trigger, или вы предпочитаете использовать этот тип триггеров/гейтов.

Пассивная педаль экспрессии. Внешнее управление одной из ручек интерфейса (по умолчанию — ручкой RATE). Рекомендуется использовать педали экспрессии с подключением монокабелем (TS).

Пассивные контроллеры (нормально разомкнутая кнопка без фиксации) или аналоговый S-trigger. Контакт TIP — функция Quick Access, контакт RING — функция TAP.

Технические характеристики

LEFT IN / RIGHT IN — 6,3 мм, моно, небалансный, входное сопротивление 1 МОм. LEFT IN — «главный» моновход.

LEFT OUT / RIGHT OUT — 6,3 мм, моно, небалансный, выходное сопротивление 100 Ом. LEFT OUT — «главный» моновыход.

CTRL — 6,3 мм, стерео, нормально разомкнутые кнопки без фиксации, MIDI Type A, аналоговые триггеры 5V(S-Trigger/V-Trigger), пассивные педали экспрессии (TS и TRS, 10-25 кОм).

Питание — разъём 2,1/5,5 мм, минус в центре.

9 В постоянного тока 200 мА (9V DC 200mA).

12 В постоянного тока 160 мА (12V DC 160mA).

Питание от батарейки не предусмотрено.

Используйте только стабилизированный блок питания.

Размеры (ДхШхВ) — 110х104х56 мм.

Вес прибора — 350 г.
